产品介绍
产品名称：玻璃钢摇床面
一、简介
摇床是国内广泛使用的有效重选设备，其选别部分基本是传统的木质床面。实践证明，木质床面容易变形损坏、维修频繁，使用期短，木材生漆等原材料日趋紧缺，难以适应生产发展的要求。为此，研制了LS型（6-S型）等新式玻璃钢摇床面以取代木质床面。鉴定认为其结构先进，性能良好，运转可靠，选别指标优良，在材质、结构、制造工艺等方面与木质床面完全不同，是对传统木质床面的重大革新，确定批量生产推广使用。
生产实践证明，玻璃钢摇床面具有一系列优点： 1、刚度、强度大、变形小。 2、吸水率低、不增重。 3、工作表面不易损坏、耐磨性好、维修量小。 4、不吸潮泡肿、不霉烂、无虫蛀。 5、抗化学腐蚀、耐酸碱、不忌矿浆是的药剂。 6、耐气候性好、形状稳定、不干裂。 7、选别性能良好、指标稳定。 8、保留了木质床面的装配尺寸、两者可互换安装。 我公司根据设计图纸和成套技术工艺组织生产，严格质检，保证产品各项技术要求，欢迎广大用户选购。
二、用途
用于选别2-0.02毫米矿砂及矿泥级别的钨、锡、钽、铁、锰、铬、钛、铋、铅、金等有色、黑色、稀贵金属矿物，选别4~-0.02毫米的硫铁矿；适当改换床条形式后选别末煤和煤泥；以及分选其他具有足够比重差及粒度组成合适的混合物料。
可用于粗选、精选、扫选等不同作业，选别粗砂（2-0.5mm）、细砂(0.5-0.074mm）、矿泥（-0.074）等不同粒级。
选别机理与木质床面相同。系利用被分选矿物的比重差，床头提供的差速运动，斜面水流及不同型式的床条，使矿粒群在床面上松散分层，选择性运送，在床面上形成扇形分带，从而产出不同贫富产品。
玻璃钢摇床面技术参数：
|
名 称 |
单 位 |
粗砂摇床床面 |
细砂摇床床面 |
矿泥摇床床面 |
|
|
床面 尺寸 |
长度 |
mm |
4450 |
4450 |
4450 |
|
传动端宽 |
mm |
1855 |
1855 |
1855 |
|
|
精矿端宽 |
mm |
1546 |
1546 |
1546 |
|
|
有效给矿粒度 |
mm |
2 |
0.5 |
0.15 |
|
|
给矿量 |
t/d |
30-60 |
10-20 |
15-25 |
|
|
给矿浓度 |
% |
25-30 |
20-25 |
15-25 |
|
|
行 程 |
mm |
16-22 |
11-16 |
8-16 |
|
|
频率 |
f |
45-48 |
18-53 |
50-57 |
|
|
床面清洗水量 |
t/d |
80-150 |
30-60 |
10-17 |
|
|
床面横向坡度 |
度 |
2°30-4°30 |
1°30-3°30 |
1°-2° |
|
|
床面纵向坡度 |
% |
1.4 |
0.92 |
----- |
|
|
床面尖夹角 |
° |
32°-42° |
40° |
42° |
|
|
选矿面积 |
M2 |
7.6 |
7.6 |
7.6 |
|
|
床面长度比 |
2.6 |
2.6 |
2.6 |
||
|
床面断面形状 |
矩形 |
锯齿型 |
三角形 |
||

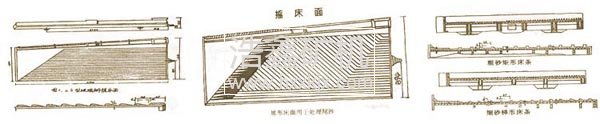

几种摇床面床条形状如下图：
四、结构

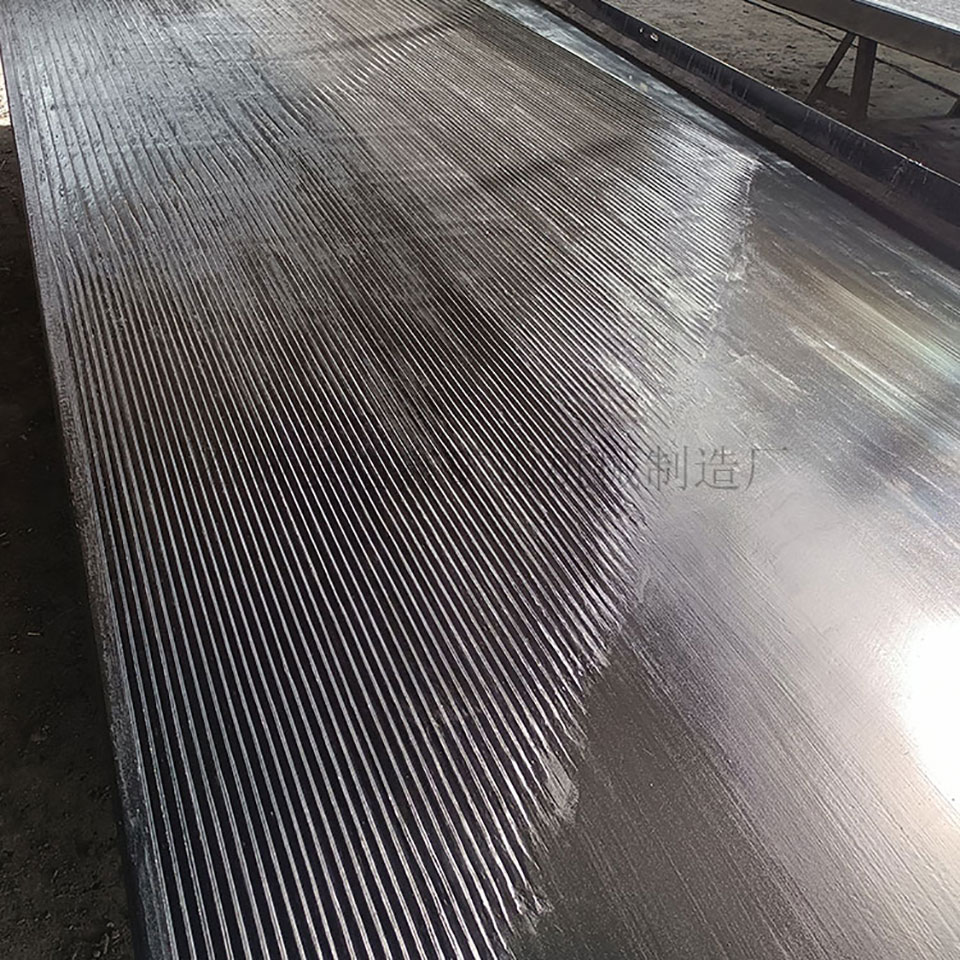

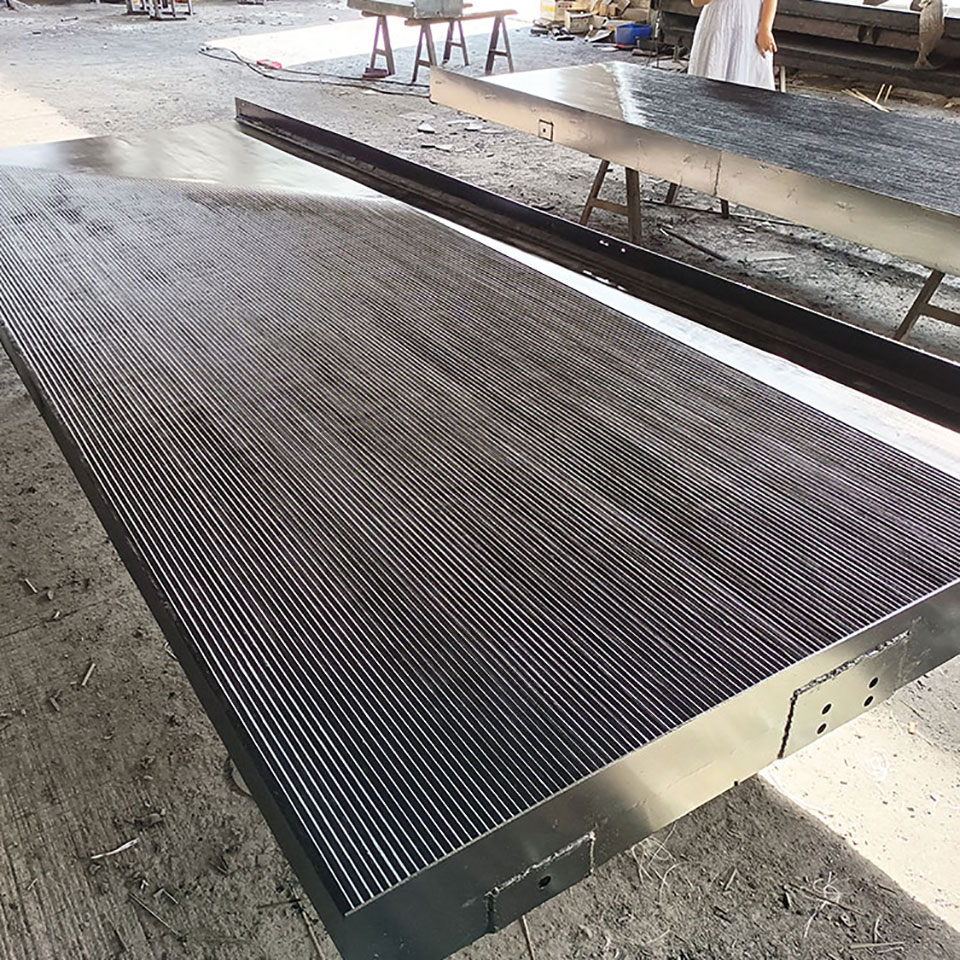

LS型玻璃钢床面系由聚酯玻璃钢包裹钢骨架，工作表面为特制耐磨层而成。床条用耐磨材质注入模具与床面同时一次成型、给矿边板及床头端板与骨架无论是LS型或YS型均有三种广西壮族自治区条型式即用于处理粗砂砂级的矩形床条，处理细砂级的梯形条及处理矿泥的刻槽条三种类型，供用户自行选别。
新型微矿泥摇床是我公司根据传统的6-S型、云锡型摇床面部的粗砂、细砂矿泥进行物理性综合而研制的一种新型重选设备。实践证明，传统摇床因其每种型号规格床面的来复条从粗选区至精选区都是成一个水平面。来复条规格也是一种床面制成一种规格，只有床面与床面分成了粗砂、细砂、矿泥等之间的区别。所以在生产选矿过程中，矿粒群在床面上进行松散分层，不能根据各自的需求适时的进行送矿和尾砂排放。对于处理各种粒度不同的矿砂,不能有效的进行回收。
新型微矿泥摇床最大的突破是将面部来复条各个分选区段依据矿砂在各个区段的容量和比重进行了合理的分配。在进行对粗矿矿砂的分选不易造成抛矿，对细粒矿泥的分选尾矿能同时提前排放，使精选区的矿砂回收率和品位相对高于其它各种规格的传统摇床面。所以该摇床的适应范围广。既可用于粗选，也可用于精选等不同作业。
新型微型矿泥摇床其各部位的装配尺寸，保留了6-S型和云锡型号床面的尺寸，随时可互换安装。结构部分系由聚酯玻璃钢包裹钢骨架，工作表面层为特制耐磨材料注入模具与床面一次成型。
新型微型矿泥摇床从我公司研制生产投放市场以来，因其面部来复条规格的合理设计及与传统摇床面的使用对比试验，效果显著，深受用户的欢迎。我公司现已批量生产推广使用。
主要技术规范
|
床面\项目 |
新型微型矿泥摇床 |
床面\项目 |
新型微型矿泥摇床 |
|
传动机构 床面结构 工作表面 床面规格 选别面积
床条型式
|
6-S型床头 聚酯玻璃钢、预埋钢骨架 复合结构 金钢砂特制耐磨层 1520~1820×4500毫米 7.5平方米 1、融粗矿30槽、细砂60槽、矿泥120槽于一体； 2、融细砂55槽、矿泥110槽于一体； 3、融细砂60槽、矿泥120槽于一体。 |
床面方向 横向坡度 冲程 冲次 给矿粒度 给矿浓度 冲洗能力 处理能力 床面重量 |
分左式、右式 0—10 10—30毫米 240—360次/分 2--0.74毫米 15—30% 3—8吨/日 4—10吨/日 ~300公斤 |
