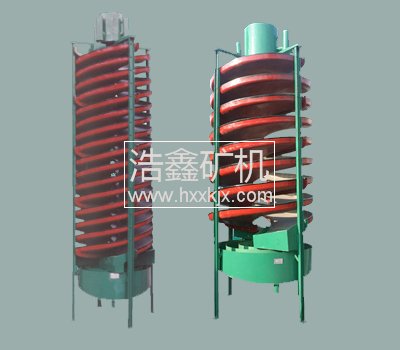

1、溜槽名称：新型刻槽螺旋溜槽
溜槽产品概况：
普通的玻璃钢螺旋溜槽由于水流在回转运动中向外缘扩展的结果；靠近内缘层流带常出现脱水现象。致使分层难以有效进行，中矿量增加，精矿质量下降。我厂研究所采取在槽面上加入刻槽的办法改善了这种状况，有效提供了矿物的富集比，增加重矿物的回收率。溜槽流道表面的刻槽，使沉底运动的大比重的颗粒，被强化引导到靠向内侧位置，又能使此类大比重颗粒在向外侧运动时所受综合阻力增大，而较轻的小比重颗粒是浮在重颗粒上面运动，受刻槽的阻力影响较小，在离心力的作用下更快地流向外侧，从而使不同比重的矿物颗粒的分选效果更明显，重矿物回收率比同型号普通溜槽提高了1０%以上，选矿效果接近了国际先进水平。
用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，，认为该设备性能优良，选别指标先进，确定成批生产推广使用。
溜槽产品结构及材质：

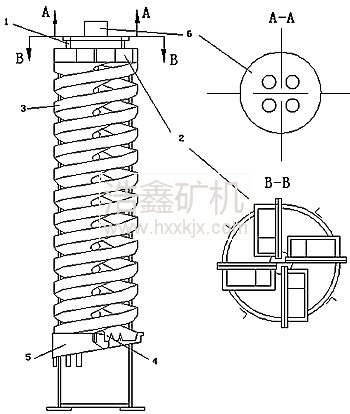

刻槽螺旋溜槽叶片示意图如上图
1-槽钢机架； 2-给矿槽； 3-螺旋溜槽； 4-产物截取器； 5-接矿槽； 6-分矿斗
玻璃钢螺旋溜槽由给矿匀分器、给矿槽、螺旋槽，产品截取槽、产品集聚斗和槽支架（包括十字架或三角架）等六部分组成。由螺旋片联接成的螺旋槽是主要部件。螺旋片是由玻璃钢（玻璃纤维增强塑料）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。螺旋槽的上方设有多管给矿匀分器分矿均匀，控制简便。分矿器自由放置在支桌的十字架（或三角架）上。均分的矿浆通过装在螺旋槽上端的给矿槽缓慢地给到螺旋槽面上，进行分选。螺旋槽的尾端装在有阀块式新产品截取槽将分选的新产品沿径向按品位分成三种（或四种）新产品。用调节阀块的位置来改变各新产品的截取宽度。新产品集聚斗是一同心环形筒，将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面，曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、重量轻、元噪音、配置安装和维修方便等优点。
溜槽产品应用范围：
矿浆流近刻槽前沿时产生旋涡，同时矿层增厚，加强了松散分层作用，从中矿带中析出的粗粒轻矿物越过刻槽移向外缘，底层重矿物则沿刻槽导向流向内缘。结果减少了中矿量，并提高了精矿金属回收率。下表列出了刻槽与不刻槽螺旋溜槽处理弓长岭假象赤铁矿石分级沉砂的工业试验对比结果(一粗，一精流程)。
|
溜槽类型
|
给矿品位
|
精矿%
|
中矿%
|
尾矿%
|
精矿回收率%
|
选别效率%
|
|||
|
产率
|
品位
|
产率
|
品位
|
产率
|
品位
|
||||
|
加刻槽
|
33.48
|
35.27
|
55.23
|
29.20
|
27.02
|
35.53
|
17.19
|
58.18
|
38.53
|
|
不加刻槽
|
33.68
|
33.97
|
53.67
|
38.02
|
27.61
|
28.01
|
17.66
|
54.13
|
32.26
|
溜槽产品规格及技术参数：
|
溜槽型号
|
5LL-1200
|
5LL-900
|
5LL-600
|
|
|
外径(毫米)
|
1200
|
900
|
600
|
|
|
螺距(毫米)
|
900,720,540
|
675,540,405
|
450,360,270
|
|
|
距径比(螺距/直径)
|
0.75,0.6,0.45
|
0.75,0.6,0.45
|
0.75,0.6,0.45
|
|
|
横向倾角(度)
|
9°
|
9°
|
9°
|
|
|
每台多安装螺旋头数
|
4-2
|
4-2
|
2
|
|
|
给矿粒度(毫米)
|
0.3-0.03
|
0.3-0.03
|
0.2-0.02
|
|
|
给矿浓度(%)
|
25-55
|
25-55
|
25-55
|
|
|
生产能力(吨/时)
|
4-6
|
2-3
|
0.8-1.2
|
|
|
外形尺寸
|
长(毫米)
|
1360
|
1060
|
700
|
|
宽(毫米)
|
1360
|
1060
|
700
|
|
|
高(毫米)
|
5230
|
4000
|
2600
|
|
|
重量(公斤)
|
600
|
400
|
150
|
|
2、溜槽产品名称：旋转玻璃钢螺旋溜槽

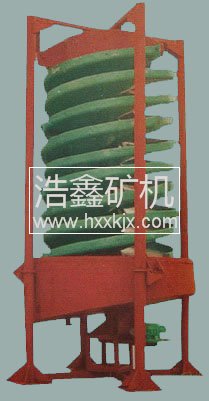

玻璃钢旋转螺旋溜槽是在固定螺旋溜槽的基础上，使槽体旋转而成。设备结构如下图所示。螺旋槽体用铝合金制造，双层(头)，由下部传动机构带动沿矿浆流动方向缓慢回转。槽断面呈立方抛物线形、椭圆形或斜直线形，槽面铺以橡胶衬里，上面与螺旋直径成斜向布置有格条或三角刻槽。槽面在回转中的轻微振动和加强了的离心力．
促使给矿更快的分带，轻、重矿物运动轨迹差异明显，分选效果优于一般固定螺旋溜槽或螺旋选矿机。富集比高，有效分选粒度范围为0．6～O．05毫米，粒度回收下限略高于螺旋溜槽。
|
项目
|
数值
|
项目
|
数值
|
|
螺旋直径mm
|
940
|
入选粒度mm
|
<1.5
|
|
单层槽外壁高mm
|
120
|
处理能力t
|
2.4-3.0
|
|
槽面宽mm
|
344
|
给矿浓度%
|
30-45
|
|
螺距mm
|
500
|
冲洗水量L/台.h
|
400-800
|
|
横向倾角(度)
|
9
|
电机功率kw
|
0.8
|
|
螺旋圈数 |
3圈,双头
|
设备重量kg
|
800
|
|
转速r/min
|
12-16
|
外形尺寸(长*宽*高)mm
|
1580*1410*3100
|
玻璃钢旋转螺旋溜槽已成功地在可可托海铌钽选矿厂代替原有螺旋选矿机.和摇床联合流程，处理小于1毫米原生铌钽矿，对比指标见下表，同时也对钒钛磁铁矿的磁选尾矿(含钛铁矿)、砂锡矿石进行了工业试验，均取得了满意结果。在砂锡矿的分选试验中，效果接近摇床。
玻璃钢旋转螺旋溜槽与玻璃钢螺旋溜槽生产对比：
|
设备
|
原矿品位%(TaNb)2O3
|
精矿品位%(TaNb)2O3
|
金属回收率%
|
备注
|
|
旋转螺旋溜槽+摇床
|
0.0126
|
0.455
|
57%
|
数据为21个班连续生产指标平均值
|
|
螺旋溜槽+摇床
|
0.381
|
38.9%
|
注都是在结合摇床使用下所测。
