产品介绍



---



产品名称：液压跳汰机



液压跳汰机产品概况：

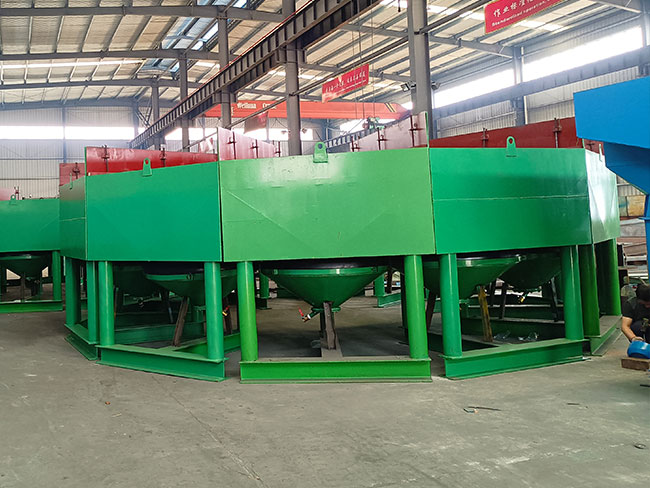

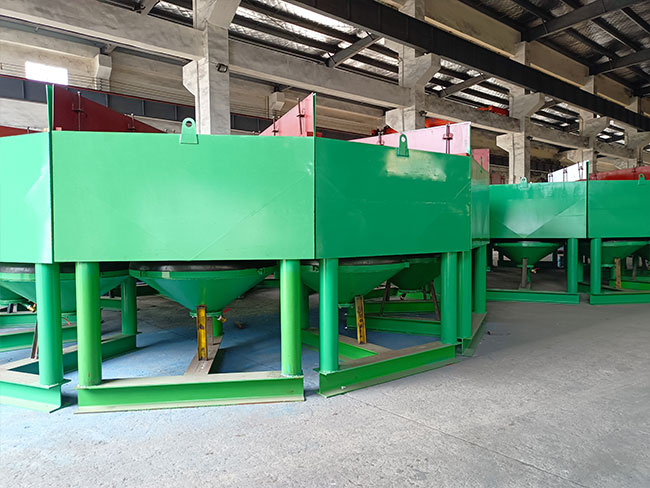

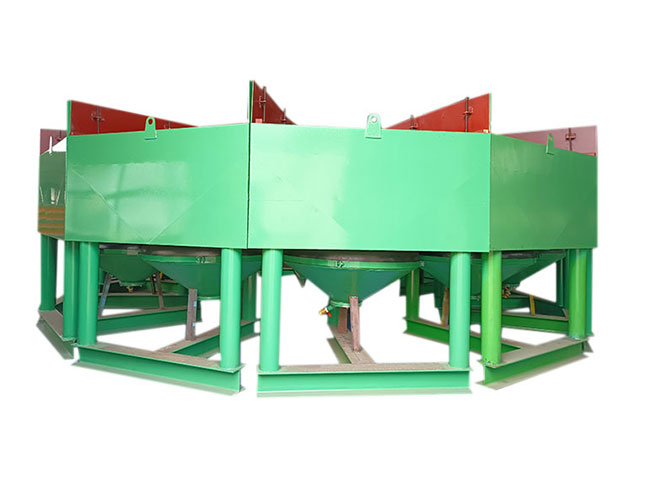

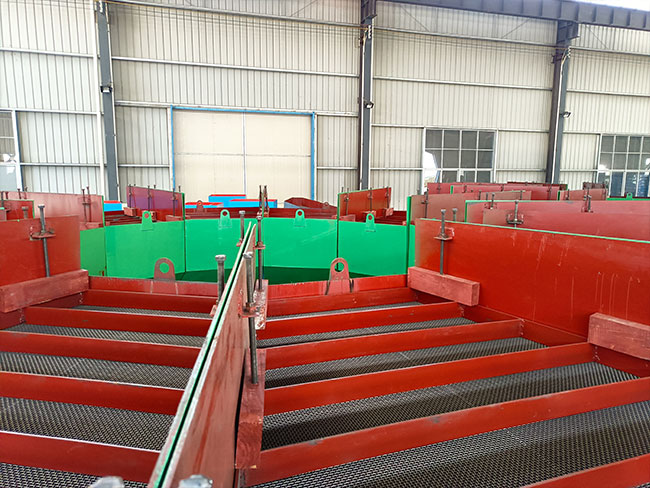

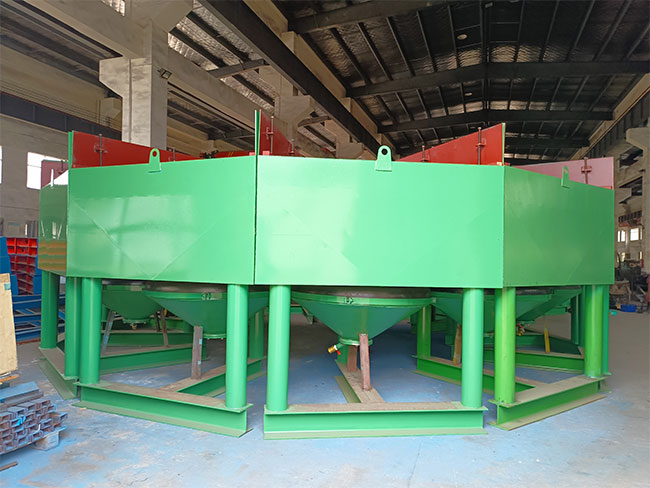

    液压径向跳汰机，简称液压跳汰机，也称为圆形跳汰机，属于大型跳汰机。液压跳汰机主要由驱动和槽体两部分组成，驱动为机械液压形式，动力由电机提供，通过变速机构，由和减速带动凸轮推动每个主动油缸的柱塞进行周期性往复运动，通过液压管路及各种阀件，又驱动从动油缸运动，而从带动每个跳汰机上下脉动。液压跳汰机面积大、处理能力大，由于跳汰槽体呈扇形，结构紧凑，给矿集中，占用空间小。适于在采矿船上使用。由于采用液压传动，传动机构简化且节省动力。

液压跳汰机性能特点：

1、处理能力大，选别粒度范围广，适应性强

2、安装容易，操作简单，维护简单，给矿集中，物料更容易下沉回收率高

3、适用于选别金、锡、金刚石、钨、锰、赤铁等矿物

液压跳汰机产品规格及技术参数：

型号	DYTA7750-3	DYTA7750-4	DYTA7750-5	DYTA7750-6	DYTA7750-7	DYTA7750-8	DYTA7750-9	DYTA7750-10
跳汰面积㎡	9.9	13.2	16.5	19.8	23.1	26.4	29.7	3.3
冲程（mm）	20.25.30
冲次(r/min)	50-85
给料粒度（mm）	<25
筛下补水量（m³/t）	1-3m³/ton of ore
筛下补水压力（Mpa）	≥0.105
处理能力（t/h）	50-75	66-100	78-125	100-150	116-175	132-197	150-200	166-245
传动电机（kw）	5.5	7.5	7.5	7.5	11	11	11	15
液压泵站电机（kw）	0.55
重量（kg）	6000	8000	10000	12500	14200	15800	17500	18000
