产品介绍



---

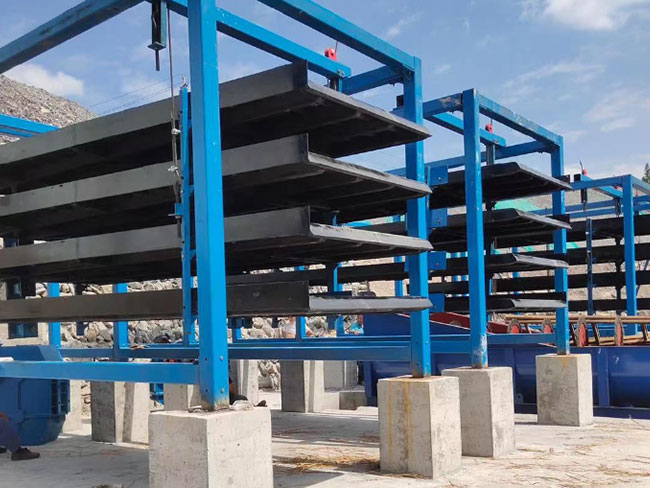

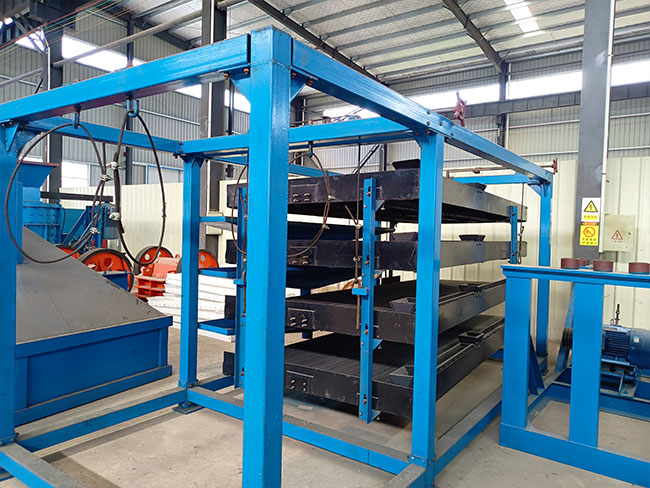

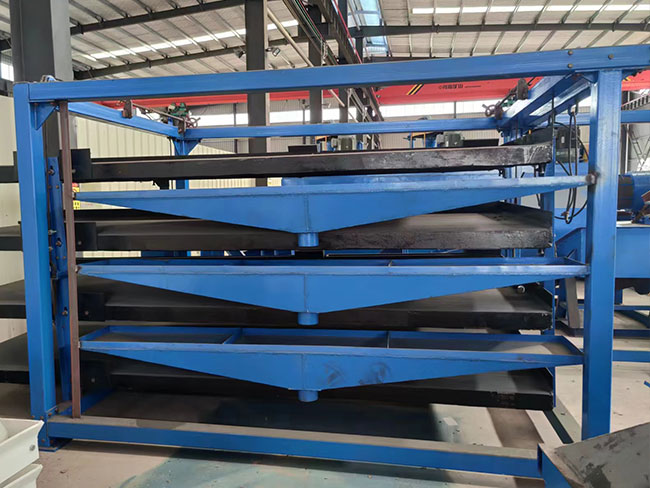

多层摇床在选矿设备中属重力选矿的主要设备之一，多层摇床广泛用于选别钨、锡、钽、铌、铁、锰、铬、钛、铋、铅、金等其他稀有金属和贵金属矿，也可用于煤矿。多层摇床可用于粗选、 精选、扫选等不同作业，选别粗砂（2-0.5mm）、细砂（0.5-0.074mm）、矿泥（-0.074）等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，多层摇床的有效回收粒度范围为2-0.022毫米。

产品优势
1 惯性床头结构巧妙，垂直分力自相平衡。无垂直向激振力，故不产生垂直跳动。可安装在高层楼板上，或座落式支架上；
2 悬挂式结构，摩擦功耗极小，节能减振，无笨重基础，安装高速灵活；
3 采用耐磨层床条的玻璃钢床面，耐磨、防水、防干裂、防腐、变形小、维修少，使用寿命长；
4 床面在统一床架上分层安装，易装易卸，提高单位占地面积的处理量。更换不同配重块即可改变摇床冲程；
5 采用变频调速器，能轻松改变冲次以适应不同粒级和性质物料。

多层摇床主要技术参数表

参数	3LYG 粗砂床面	3LYG 细沙床面	3LYG 矿泥床面	4LYG 粗砂床面	4LYG 细沙床面	4LYG 矿泥床面
床面选矿面积 (m²)	7.6 X 3	7.6 X 3	7.6 X 3	7.6 X 4	7.6 X 4	7.6 X 4
床面尺寸：长度 (mm) 传动端宽度 (mm) 精矿端宽度 (mm)	4500 1850 1550	4500 1850 1550	4500 1850 1550	4500 1850 1550	4500 1850 1550	4500 1850 1550
最大给矿粒度 (mm)	2	0.5	0.074	2	0.5	0.074
处理能力 (t/h)	4-5	2-3	1.5-2.5	5-6.5	3-5	2-3.5
给矿浓度 (%)	20-30	18-25	15-20	20-30	18-25	15-20
冲程 (mm)	8、10、12、15、18、20、22
冲次 (r/min)	270—360（实频调速）
耗水量 (t/h)	0.7-1	0.4-0.7	0.4-0.7	0.7-1	0.4-0.7	0.4-0.7
刻槽断面形状	矩形、锯齿波、三角形三种可选
电机功率 (Kw)	1.5Kw
外形尺寸 (mm)	6330×2450×2660
