锯齿波跳汰机

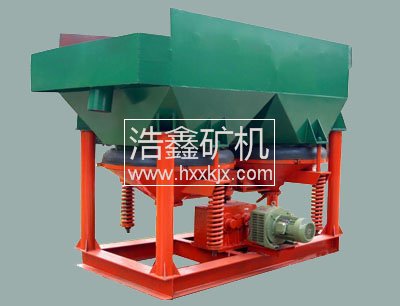

锯齿波跳汰机

产品简介 : 锯齿波跳汰机 产品概况: 锯齿波跳汰机是现代重选设备之一,由于其处理能力大,选别粒度范围广,操作维护简单,作为粗选或精选被广泛用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物,特别是在锰矿、重晶石选矿领域中得到了广泛应用。 传统跳汰机
在线咨询

13361770887



产品介绍






跳汰机产品名称:锯齿波跳汰机





锯齿波跳汰机

跳汰机产品概况:

锯齿波跳汰机是现代重选设备之一,由于其处理能力大,选别粒度范围广,操作维护简单,作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物,特别是在锰矿、重晶石选矿领域中得到了广泛应用。

传统的跳汰机多为圆周偏心驱动,其跳汰脉动曲线多为正弦波形,由于隔膜运动产生的上升、下降水流速度和作用时间基本相同,因此,不利于跳汰床层松散及矿粒按比重分层,从而影响了设备的选别比和回收率。

锯齿波跳汰机是根据跳汰床层理论分层规律,在传统跳汰机基础上进行研制和改进的一种节能重选设备,其跳汰脉动曲线呈锯齿形,使上升水流快于下降水流:上升时间短、下降时间长;克服了正弦波,脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷,增强了床层的松散度,缓解了吸入作用,使矿物中的重矿粒得到充分沉降,大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高:Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%;耗水量减少30%-40%,占地面积减少1/3,且冲程可调整,由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平,是目前较理想的节能重选设备之一。

跳汰机产品结构及材质:

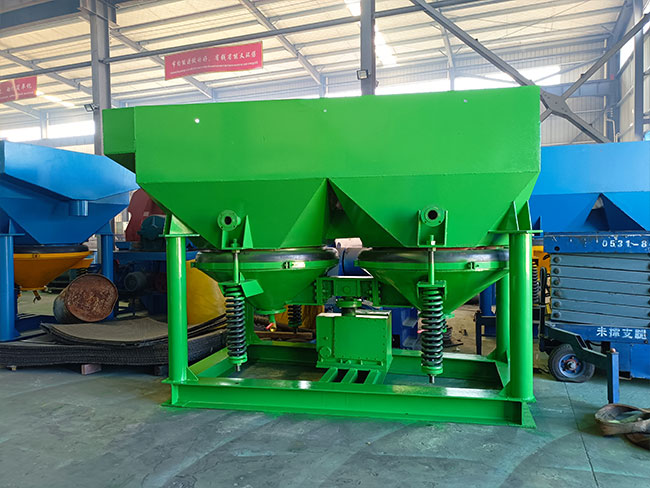

锯齿波跳汰机结构如图所示:





锯齿波跳汰机

1-选矿槽体部分; 2-橡胶隔膜部分; 3-锥斗部分; 4-电磁调速电机部分;

5-凸轮箱部分; 6-补给水管法兰; 7-筛网; 8-给矿槽

(2)型式:锯齿波跳汰机按补给水管法兰的安装位置分左、右式两种。站在给矿槽端,向排矿口看,补给水管在左边为左式,反之为右式。

(3)型号:锯齿波跳汰机型号以锯齿波跳汰机、选矿室面积、室数代号等组成,其型号说明如下:





锯齿波跳汰机

跳汰机产品应用范围:

用于选别金、锡、钛、钨、赤铁、铁矿、 铬铁矿、重晶石、砂金矿、煤等矿物,特别是在锰矿选矿领域中得到了广泛应用。

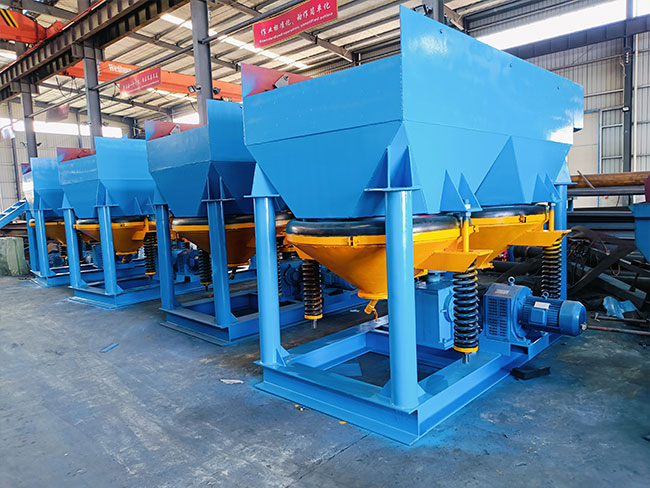

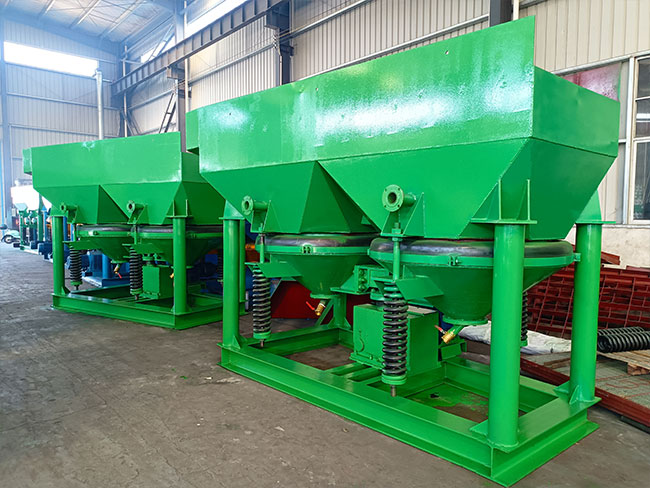

锯齿波跳汰机 锯齿波跳汰机

跳汰机产品规格及技术参数:



项目

参数

型号

跳汰室

隔膜

给矿粒度mm

筛下补给水量m3/

吨矿

补给水压力

Mpa

处理量

t/h

电机

功率

kw

外形尺寸mm

重量

kg

备注

形状

面积m2

冲程mm

冲次

次/min

JT0.57-1

梯形

0.57

(M12凸轮)8.5—12

(M17凸轮)10—17

(M21凸轮)12—21

80-180

<6

1-2

≥0.05

1.5-3

1.5

1550×780×1530

610



JT1-1

梯形

1.04

<10

2-3

2.5-5

2.2

2270×1110×1890

900



JT2-2

矩形

2.28

<10

2-4

5-10

3

3225×1550×2050

1640



JT3-1

梯形

3

12-30可调

50-125

<10

3-6

≥0.05

7.5-15

5.5

2745×2000×3030

3085



JT4-2

矩形

4

25-57五种凸轮可调

<25

4-8

8-20

7.5

4240×1990×2750

3098

大颗粒

跳汰机

JT4-2A

矩形

4

25-57五种凸轮可调

<25

4-8

8-20

4×2



4240×1990×2750

3500

大颗粒

跳汰机

双传动

JT5-2

梯形

4.86

12-30可调

<10

3-6

12-25

7.5

3600×2000×2600

4500
