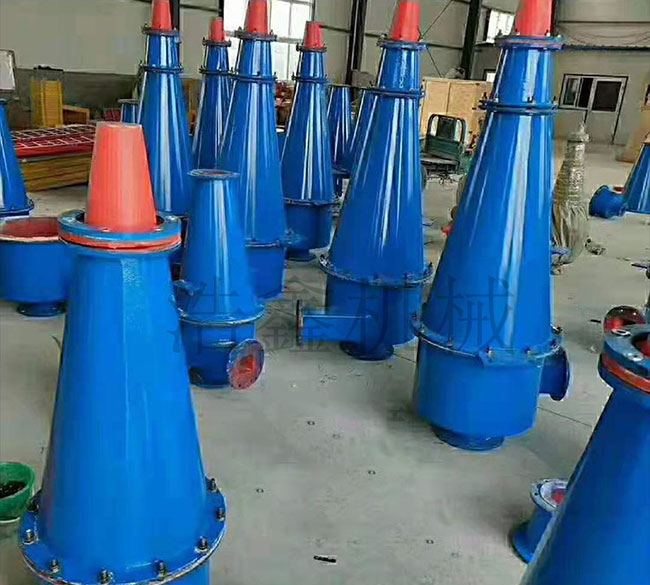

★旋流器_水力旋流器_重力旋流器

★旋流器_水力旋流器_重力旋流器

产品简介 : 水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起
在线咨询

13361770887



产品介绍






水力旋流器名称:水力旋流器

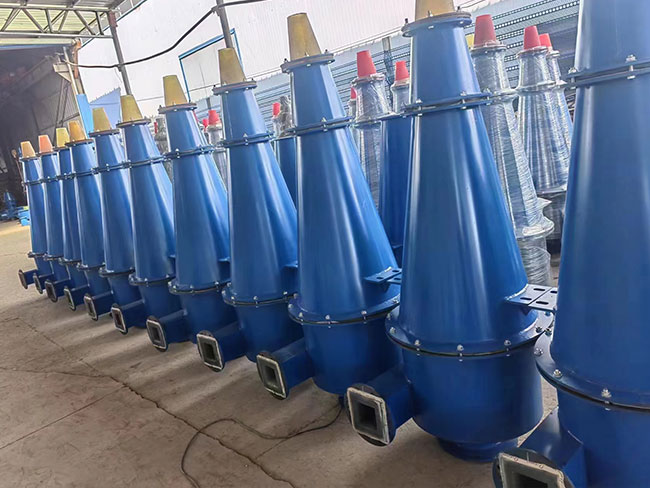

 ★旋流器_水力旋流器_重力旋流器

水力旋流器概况:

水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后虽二次上旋涡流排出。

水力旋流器结构及材质:

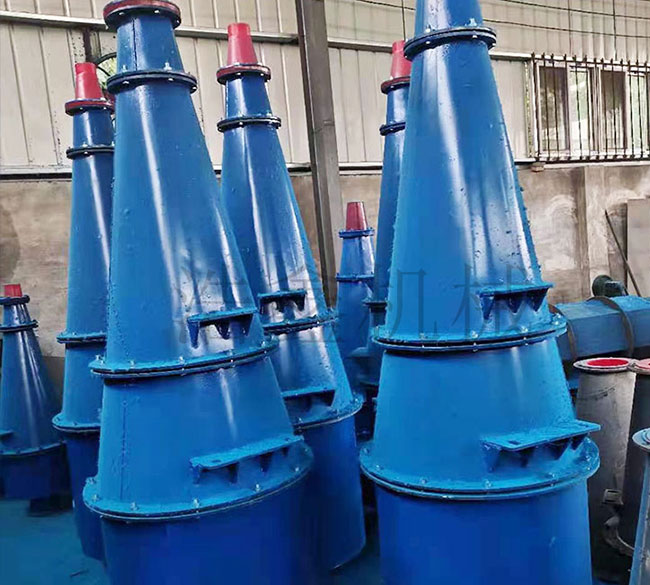

★旋流器_水力旋流器_重力旋流器

水力旋流器的构造:上部为圆锥形。在圆柱形筒体上装有与筒壁呈切线方向的给矿管。圆锥上部装有与圆柱部分相连通的中心溢流管。溢流管的上端则通过缓冲室或直接与外部管道联接以排出溢流。在圆锥形底部装有沉砂咀,以排出粗粒沉砂。为了减不磨损,可在给矿口、沉砂咀及筒体内壁衬以耐磨橡胶或用辉绿岩、铸石、碳化硅等耐磨材料。

水力旋流器的工作原理:当矿浆用砂泵(或高差)以一定压力(一般是0.5~2.5公斤/厘米)和流速(约5~12米/秒)经给矿管沿切线方向进入圆筒后,矿浆便以很快的速度沿筒壁旋转,而产生很大的离心力。在离心力和重力的作用下,较粗、较重的矿粒被抛向器壁,沿螺旋线的轨迹向下运动,并由圆锥体下部的排吵咀排出,而较细的矿粒则在锥体中心和水形成内螺旋状的上升矿浆流,经溢流管排出。

水力旋流器与机械分级机相比,其优点有:无运动部件,构造简单;单位容积的生产能力较大,占面积小;分级效率高(可达80%~90%),分级粒度细;造价低,材料消耗少。其缺点是零部件麿损快;动力消耗大;给矿的压力、浓度及粒度对分级指标有较大影响。







水力旋流器应用范围:

水力旋流器已广泛应用于各大金属矿山的选矿工艺中。 主要体现在以下作业:

  1、一段闭路磨矿分级

  2、二段闭路磨矿分级

  3、精矿再磨分级

  4、原矿选前选后脱泥

  5、尾矿的筑坝与回填

在与一段磨机构成的闭路磨矿分级系统中,在较高的给矿浓度下,具有较高的分级效率和较细的溢流细度,分级效率比常用的螺旋分级机高出5-10%,有利于磨机利用系数的提高。

根据磨矿处理量、溢流细度和沉砂浓度的要求,正确选择合适规格及型号的旋流器,是能否达到最优化工作条件的前提。可为用户提供Φ50、Φ75、Φ100、Φ125、Φ150、Φ200、Φ250、Φ300、Φ350、Φ500、Φ660等单机、并联机组或串联机组。

在选矿厂尾矿送往尾矿库处理时,尾矿中小于37μm的细砂不宜作为尾矿筑坝的材料。使用旋流器分级后,粗粒尾矿留在坝体部位,细粒级向尾矿池的尾部运动,细粒矿浆在流动过程中也自然分级,稀而细的尾矿流动过程中也自然分级,在尾矿库的尾部则有一段是澄清水区,可作为回水利用。全尾充填工艺中,使用旋流器预分级浓缩,使大部分粗颗粒预先分离下来,降低后续过滤机的负荷,能达到较佳效果。使用旋流器完成筑坝与充填作业,可以解决尾矿坝坝体漏矿、滩面塌陷、外排水超标等问题,可取得明显的经济效益和社会效益。

水力旋流器规格及技术参数:



规格

筒体内径
(mm)

锥角(o)

溢流管直径(mm)

底流口直径(mm)

允许最大给料粒度 (mm)

给料压力(Mpa)

处理能力
(m3/h)

分级粒度(um)

外形尺寸

单机重量(Kg)

长(mm)

宽(mm)

高(mm)

FX660

660

20

180~240

80~150

16

0.03-0.2

250~350

74-220

1140

1110

2635

990

FX610

 610

20

170~220

75~120

13

 0.03~0.2

200~300

74~220

1075

1030

2250

 830

FX500

500

20

130~200

35~100

10

0.03~0.3

140~220

74~200

895

830

2050

495

15

74~150

895

830

2380

540

FX350

350

20

80~120

30~70

6

0.04~0.3

60~100

50~150

775

605

1765

220

15

50~120

775

605

2115

235

FX300

300

20

65~115

20~50

5

0.04~0.3

45~85

50~150

550

480

1415

108

15

40~100

550

480

1670

169

FX250

250

20

60~100

16~45

3

0.06~0.35

40~60

40~100

490

415

1215

79

15

40~100

490

415

1430

84

10

30~100

490

415

1850

92

FX200

200

20

40~65

16~32

2

0.06~0.35

25~40

40~100

400

365

1030

54

15

30~100

400

365

1200

59

10

30~100

400

365

1530

66

FX150

150

20

30~45

8~22

1.5

0.06~0.35

11~20

30~74

310

310

820

32

15

30~74

310

310

920

36

8

30~74

310

310

1400

42

FX125

125

17

25~40

8~18

1

0.06~0.35

8~15

20~100

210

185

  620

10

8

20~74

250

240

985

12

FX100

100

20

20~40

8~18

1

0.06~0.35

5~12

20~100

260

210

525

8

15

20~100

268

215

720

13

8

20~100

268

215

1045

30

FX75

75

15

15~22

6~12

0.6

0.1~0.4

2~5

20~74

240

230

465

4.2

6

5~40

240

230

800

7

FX50

50

15

11~16

3~8

0.3

0.1~0.4

1~2

10~74

160

155

350

2

   6

5~30

160

155,

590

2.5
