江西选矿摇床的结构特点及原理


发布时间:2019-05-21 17:53 摇床网:http://www.hxxkjx.com 点击:

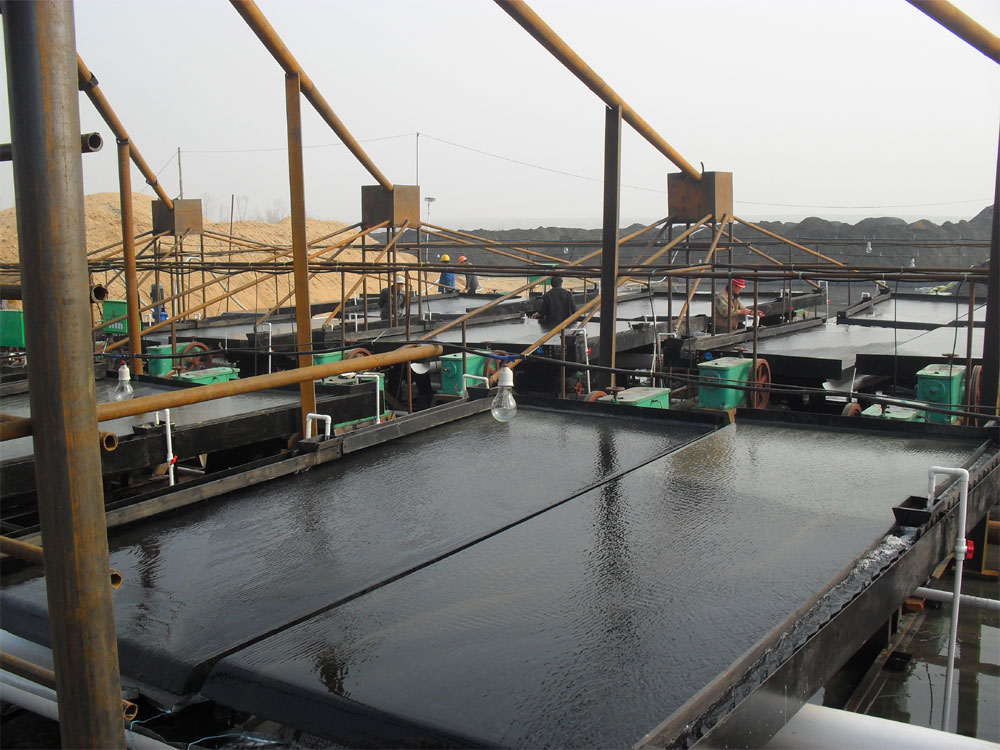

 选矿摇床是一种选分精确性很高的细粒、微细粒物料的分选设备,在选分低品位钨、锡矿石时,富集高;选别效率一般较其它细粒重选设备为高。主要用于选别钨、锡、钽、铌、铬和其它有色、稀有金属以及贵金属矿石,也可用来选别铁、锰矿石和煤。选分金属矿石时有效选别粒度范围是3~0.019mm,选煤时上限粒度可达10mm。下面为您介绍选矿摇床的结构特点及原理:所有的摇床基本上都是由床面、机架和传动机构三大部分组成。床面近似呈梯形或菱形,在横向有1~5d度倾斜,在倾斜上方配置给矿槽和给水槽。床面上沿纵向布置有床条(俗称来复条),床条的高度自传动端向对侧逐渐降低,并沿一条或两条斜线尖灭。整个床面由机架支撑(如为悬吊摇床,则床面被吊起),机架上并装有调坡装置。在床纵长靠近给矿槽一端设置传动装置,由它带动床面作往复不对称运动。这种运动使床面前进接近末端时具有急回运动特性,即所谓差动运动。


  选矿摇床分选原理:

  1、水流越过各床条时所形成的水跃和上升水流的分层作用,床面的激烈摇动加强了斜面水流的扰动作用,分层结果:低密度细粒物在上,高密度粗粒物在下,而粗粒低密度物和高密度细粒则基本处于相互混杂状态。

  2、床面摇动所产生的析离作用,床面摇动造成床层松散,相同密度条件下,细粒有更大的压强,细粒能够穿过粗粒的间隙进入床层下层,高密度细粒有更大的压强,结果,高密度细粒比低密度细粒向下钻得更深。分选过程中,上述两种分选作用同时存在,析离分层作用起主导作用,上升水流可使混入重产物中的低密度物得到更好的分离。

  3、矿粒在床面上的横向运动,矿粒的横向运动是由于横冲水流推动所致,横冲水流层沿厚度方向的速度分布是上层大于下层,由于有床条的阻挡,上层物料受横冲水流的作用较大,因此,上层的低密度物大颗粒具有比下层高密度物小颗粒更大的横向速度。

  4、矿粒在床面上的纵向运动,床面的不对称摇动使矿粒断续地向前移动,只有床面给矿粒的惯性力大于矿粒与床面的摩擦力时,矿粒才能开始与床面作相对滑动,对于低密度矿粒,在前进、后退及后退、前进两个转折阶段所获得的惯性力均可能大于其与床面的摩擦力,产生前后滑动。但前进的惯性力总是大于后退的惯性力,总体上是向前移动的。

  对于高密度矿粒,它只是在床面由前进变为后退的阶段所获得的惯性力才能足以使它滑动。另外,下层高密度矿粒紧贴床面,能够得到较大的惯性力,越是位于上层,床层越松散,矿粒获得的惯性力越小。因而,高密度矿粒获得的纵向运动速度大于低密度矿粒的纵向运动速度。
