2015选矿摇床结构披露

发布时间:2015-01-01 17:26        作者:admin

        石城县浩鑫矿山机械制造厂,以生产摇床为主,是我国生产摇床的主要厂家之一。目前,该厂主要生产普通型6-S摇床,采用规格为1500~1850mm×4500mm的LS型玻璃钢摇床面,其技术性能列于表2,摇床面外形尺寸示于图4,3种现用的床条示于图5,水泥支承和槽钢支承的安装基础分别示于图6、7,支撑装置和调坡机构示于图8。      床面由聚酯玻璃钢包裹骨架制成,工作表面为特制耐磨层。床条用耐磨材质注入模具与床面同时一次成型,给矿边板及床头端板与骨架联成一体而无需后加。根据用户要求,确定是否配矿槽和水槽,但在整机供货时,则全套配齐。      该玻璃钢摇床面具有下列优点:①刚度和强度大,变形小;②吸水率低,不增重;③工作表面不易损坏,耐磨性好,维修量小;④不吸潮泡肿,不霉烂,无虫蛀;⑤抗化学腐蚀,耐酸碱,不忌矿浆中的药剂;⑥耐候性好,形状稳定,不干裂;⑦选别性能优良,指标稳定;⑧保留了木质床面的装配尺寸,二者可互相安装。

         摇床分类的方法较多,目前尚无统一的分类方法。按处理物料的粒度分为:①粗砂摇床,处理粒度为2.0. 2毫米;②细砂摇床,处理粒度为0.2-0.074毫米;③矿泥摇床,处理粒度为0.074毫米。按床头来分有凸轮杠杆摇床、偏心连杆摇床和弹簧摇床。按处理矿种不同可分为选矿用摇床和选煤用摇床。按摇床的结构,又有单层、多层之分;落地与悬挂之分。按力场又可分为重力摇床和离心摇床。

摇床的构造主要由床头(传动机构)、床面和机架三部分组成。

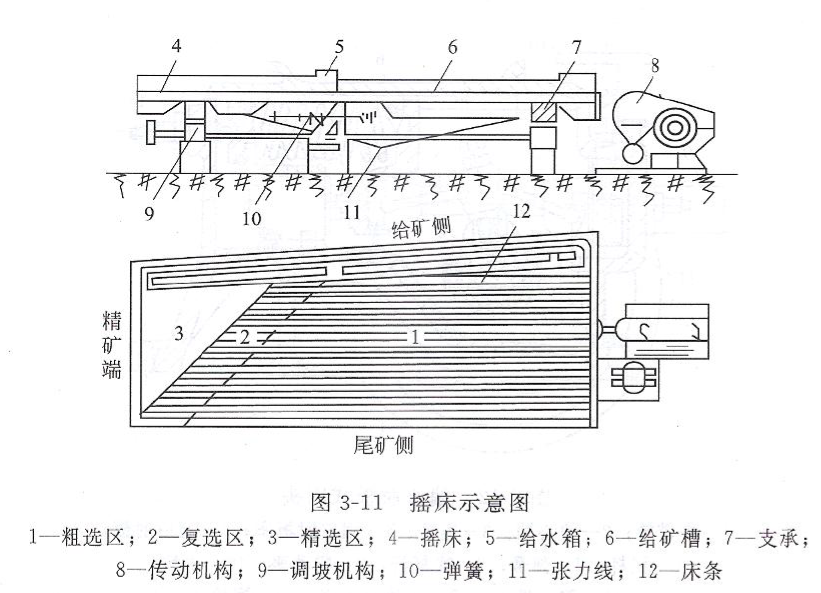

图3-11所示的摇床是一个近似矩形的宽阔床面。床面微向尾矿侧倾斜,在床面上钉有床条12或刻有槽沟。由给水箱5给人的洗水沿倾斜方向成薄层流过。由传动端的传动机构8使床面做往复不对称运动。床面每分钟来回运动的次数称之为冲次。床面前进与后退的距离叫冲程,当矿浆给人给矿槽6时,在水流和摇动的作用下,不同密度的矿粒在床面上呈扇形分布。
