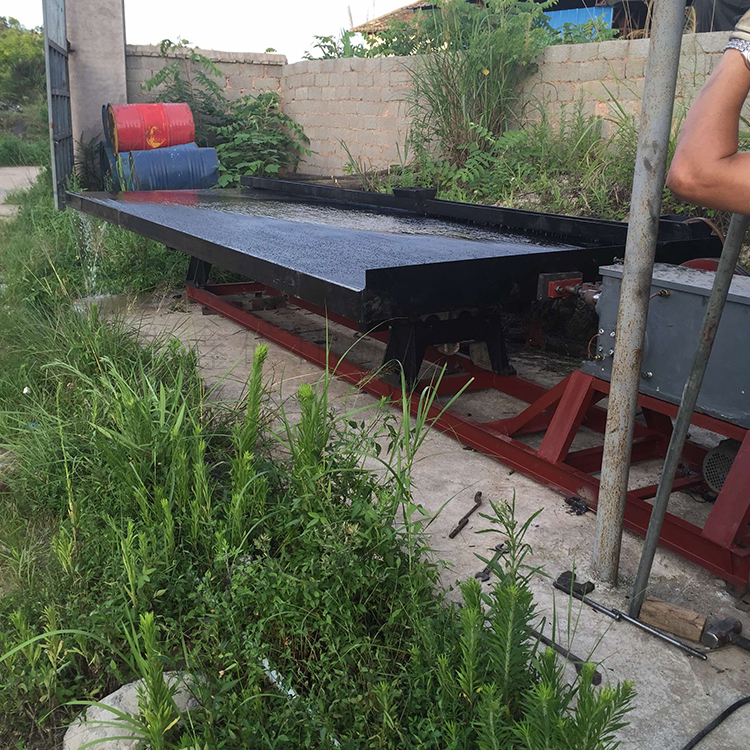

选矿摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动

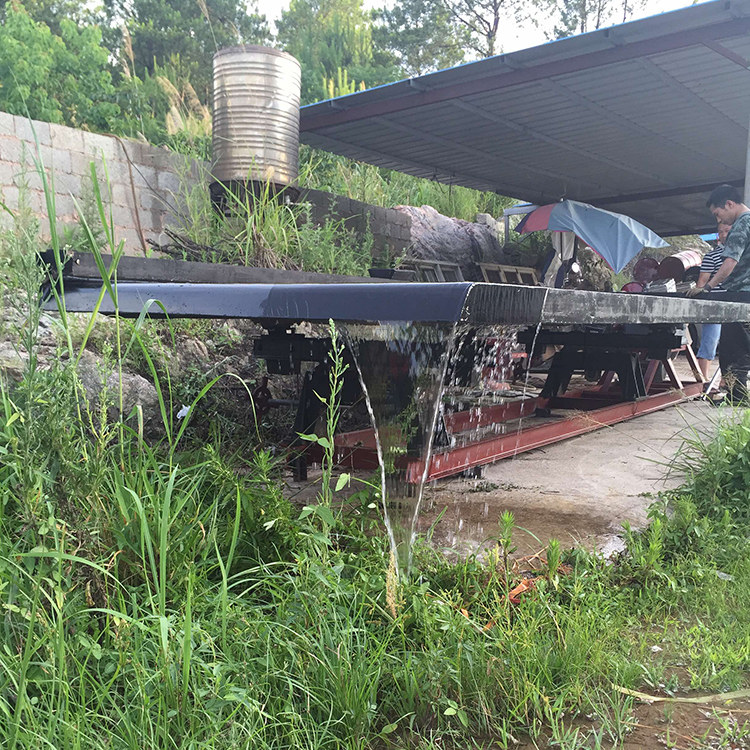

原料(矿浆或干料)给到给矿槽内，同时加水调配成浓度为25％一20％的矿浆，自流到床面
上。矿粒群在床条沟内因受水流冲洗和床面振动而放松散、分层。分层后的上下层矿粒受到不
同大小的水流动压力和床面摩擦力作用而沿不同方向运动。上层轻矿物颗粒受到更大程度的水力推动，较多地沿床面的横向倾斜向下运动。于是这一侧即被称作层矿例。位于床层底部的
重矿物颗粒直接受床面的差动运动推动移向传动端的对面，该处即称为猪矿端。矿粒的密度和
粒度不同，运动方向亦不同，于是矿粒群从给矿槽开始沿对角线呈扇形展开，产物沿床面的边缘排出，能精确地产出多重质量不同的产物
